와치캠

IG-DS021P(FITT)

열화상 하이브리드 H.265 네트워크 적외선 PTZ 카메라

• 열화상, 온도 감지 및 일반 보안감시용 하이브리드 카메라
• 256x192 비냉각 VOx 마이크로볼로미터 열센서 &
1/2.8” 2메가픽셀 프로그래시브 CMOS 센서
• 포커스프리 열화렌즈 f=3.5mm (선택 사양 : f=7.0mm) &
고정초점 렌즈 f=4.0mm (선택 사양 : f=8.0mm)
• 적외선 LED 1개 장착 (가시거리 : 최대 35m)
• 열화상 영상 1280x960으로 인해 30개 프레임 전송 &
대형 영상 1920x1080 이득 30 프레임 전송
• 디지털 방법 제거(2D/3D DNR)
• 디지털 광역 역광 보정(DWDR)
• 입출력
• 영역 관심 설정(ROI)
• 스마트 감지
• 화재/흡연 감지 및 경보
• 원격 온도 예측 및 온도 초과시 알람 발생
• 샷광 및 신축성기를 활용한 스마트 공격
• 열감도에 따라 더 많은 이미지 세부 정보 및 높은 온도차 정보 포착
• 색상 팔레트 지원
• H.264 / H.265 / MPEG
• 300 프리셋, 5 패턴, 8 핸들, 5 오토 스캔
• 양방향 지원 (1입력 / 1출력)
• 입력/출력 (2입력 / 1출력)
• 마이크로 SD 메모리(최대 256GB)
• 우수한 환경에서 칩 보호를 위한 자동 난방 시설
• DC 12V, PoE+ 지원
• 6KV 서지보호
• IP66 방진방수

주요사양
상세정보
추가정보
다운로드

주요사양
상세정보
추가정보
다운로드

카메라

스캔상 요소		비냉각 VOx 마이크로볼로미터
유효해짐		256(높이) x 192(세로)
픽셀 크기		12μm
열감도 (NETD)		≤50mK
위치		8~14㎛
렌즈	방향거리 / 입구	f=3.5mm / F1.0 / f=7.0mm
	화각 (H/V)	50.6° / 37.8° / 24° / 18°
	거리(인체/차량) - 감지	146m / 389m / 292m / 778m
	반대 거리(인체 / 차량) - 인식	38m / 97m / 75m / 194m
	접촉 거리(인체/차량) - 신분	19m / 49m / 38m / 97m
(주)에이치씨씨		자동 /수동
뭉치 제거		2D/3D DNR
시각효과		14개(Whitehot, Blackhot, Ironrow, Icefire, Fusion, Rainbow, Globow, Iconbow1, Iconbow2 등)
온도	이동 동작	14개(Whitehot, Blackhot, Ironrow, Icefire, Fusion, Rainbow, Globow, Iconbow1, Iconbow2 등)
	리플렉스	최대 (±5°C, ±5%) / 동작온도 : -10°C ~ 50°C
	위치	스폿 :12 / 라인 : 12 / 지역 : 12 / 12개 규칙에 따라 지원

일반 카메라

스캔상 요소		1/2.8” 2메가픽셀 CMOS 이미지 센서
유효해짐		1920(수평) x 1080(수직)
유아도		0.005Lux(컬러) / 0.0005Lux(흑백) / 0Lux(IR LED 조명짐)
렌즈	방향거리 / 입구	f=4.0mm / F2.0 / f=8.0mm / F1.9
	화각 (H/V)	84° / 45° / 40° / 22°
	근접 초점	0.2m
적외선 LED		1개 (가시거리 - f=4.0mm : 35m / f=8.0mm : 50m)
IR 감지/끄기		자동 /수동
전자적 엔진 속도		1/1초 ~ 1/100,000초 (자동 또는 수동)
(주)에이치씨씨		자동 /수동
뭉치 제거		2D/3D DNR
화이트 밸런스		자동 / 실내 / 제외 / 추적 / 수동 / 권한 램프 / 자연광 / 전력
역광 퍼즐		BLC / HLC / DWDR
주/야간 모드		끄기 / 켜기
관심 영역 설정 (ROI)		자동(ICR) / 색상 / Colour
영상 흔들림 보정 (EIS)		지원
움직임 감지		지원

스마트

팔감시 (IVS)		트립와이어,입
고급 시력 기능		화재 감지 및 경보, 콜드/핫 감지, 특수/차량 감지,

영상 / 음성

영상 압축 형식		H.265 / H.264M / H.264H / H.264B / MJPEG
가열	열화상	1280x960 / 1024x768 / 640x480 / 256x192
가열	일반	1920x1080 / 1280x720 / 704x576, 704x480 / 352x288, 352x240
구조	메인스트림 - 열화상	1280x960@30fps / 1024x768@30fps / 640x480@25fps / 256x192@25fps
	메인스트림 - 일반	1920x1080@30fps / 1280x720@30fps / 704x480@30fps
	서브스트림 - 열화상	640x480@30fps / 256x192@30fps
	서브스트림 - 일반	704x480@30fps / 352x240@30fps
음성 압축 형식		G.711a / G.711mu / AAC / PCM
경로		지원
이미지 구성형		제이피

네트워크

기관		RJ-45(10M/100M 독립포트)
조직		HTTP, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/IPv6, SNMP, QoS, UPnP, NTP
오작동탐구		다른 사람 / IP 주소 충돌 / SD 카드 오류
사용자 / 호스트		최대 20개 채널 (총신호 64M)
사용자 관리자		최대 20명의 사용자 지원 / 사용자는 관리자 그룹과 사용자 그룹으로 구분됩니다.
저장		FTP / 마이크로 SD 카드 (256GB)
웹브라우저		인터넷 파티 플로러 8 이상 / 별 42 이하 / 사역폭스 42 이하 / 사파리 10 이하

PTZ

팬	동작원리	0° ~ 360° 연속
팬	동작 속도	0.1°~200°/초 (프리셋 속도 : 0.1°~240°/초)
틸트	동작원리	-15° ~ 90°
틸트	동작 속도	0.1°~120°/초 (프리셋 속도 : 0.1°~200°/초)
프리셋		300
PTZ 모드		5번째 / 8 안내 / 5 오토 검색 / 오토 팬
속도 설정		사용자 중심 초점거리 / 활동활동
정전팁		이전 PTZ 및 렌즈 상태를 복구했습니다.
유휴 동작		훈련 시간 동작 상태 프리셋, 의자 실행, 패턴 활성화
조직		Pelco-P/D (자동 인식)

인터페이스

음성 입력/출력		1 / 1
알람 입력/출력		2 / 2
RJ-485		지원

일반

동작 온도		-30도 ~ 60도
습도		실라가습도 95% 이상
사용전원		DC 12V(±15%) / PoE+
전송 전력		최대 24W
방진방수		IP66
크기		160(Ø) x 270.4(높이)mm
무게		3.2kg

분류	파일명	최종등록일

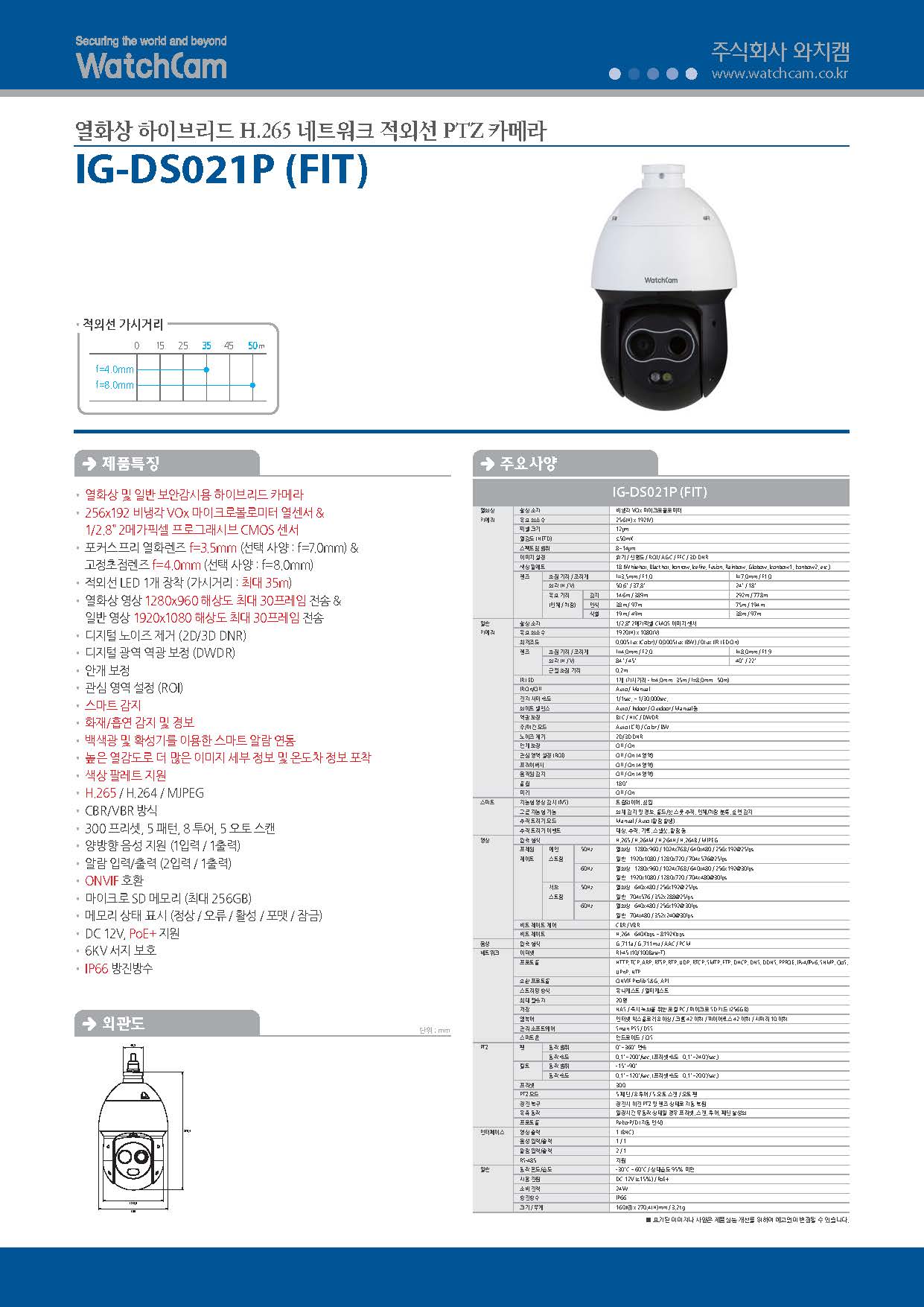

카탈로그	IG-DS021P_(FIT)_Catalog_Kor_190904.pdf	2021-01-29
도면	IG-DS021P_(FIT)_Drawing.pdf	2021-01-29
IP파인더	General_ConfigTool_ChnEng_V4.09.0_	2024-06-10
SDK	SDK_Eng_Win64_IS_V3.050.0000005.4.R.190305	2021-09-01

분류	파일명
카탈로그	IG-DS021P_(FIT)_Catalog_Kor_190904.pdf 2021-01-29
도면	IG-DS021P_(FIT)_Drawing.pdf 2021-01-29
IP파인더	2024-06-10
SDK	2021-09-01

조달제품

솔루션

제품소개

KT올레

미디어

뉴스룸

재능기부교육

회사소개

고객지원

IG-DS021P(FITT)

열화상 하이브리드 H.265 네트워크 적외선 PTZ 카메라

카메라

일반 카메라

스마트

영상 / 음성

네트워크

PTZ

인터페이스

일반

네트워크 설정 정보

* 아래 항목 중, 다운로드 항목을 클릭하면 다운로드가 실행됩니다.

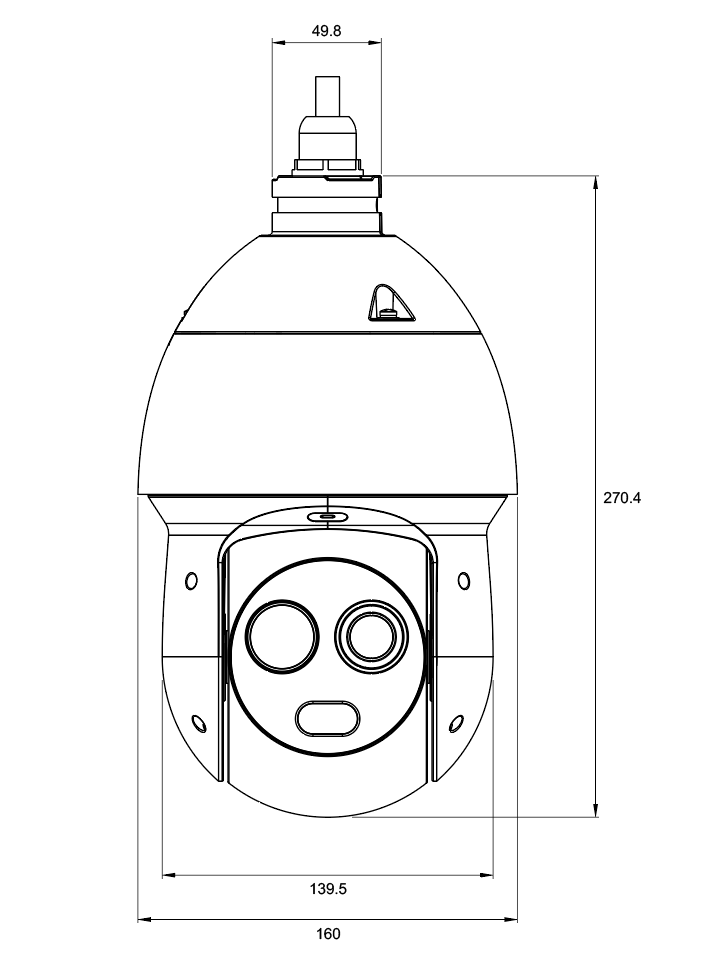

제도 (단위 : mm)
